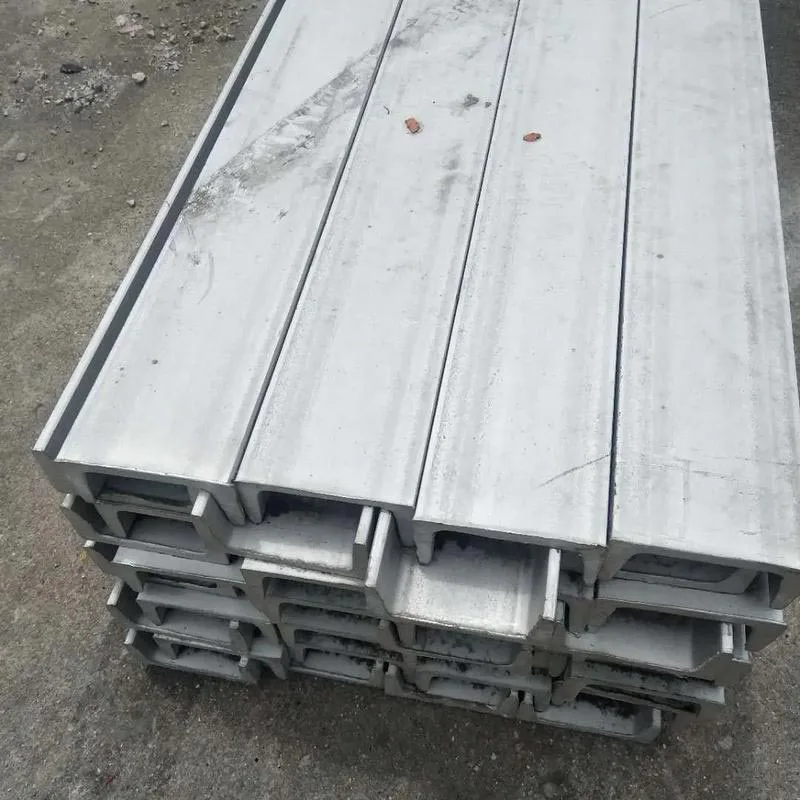

YS KELULImengeluarkan dan mengedarkan bar saluran keluli tergelek panas dari ketinggian 50 mm hingga 400 mm. Bar saluran keluli berbentuk sejuk juga tersedia dalam profil yang lebih kecil dan nipis untuk pembinaan tolok cahaya, sistem rak dan bingkai kepungan. Proses canai panas menghasilkan web dan bebibir yang lebih tebal dengan jejari dalaman yang lebih besar, yang meningkatkan keliatan dan rintangan keletihan. Saluran berbentuk sejuk memberikan sudut yang lebih ketat, lebih ringan dan lebih fleksibiliti dalam dimensi tersuai.
YS KELULI membekalkan bar saluran keluli dengan julat dimensi standard berikut dan pilihan yang boleh disesuaikan. Semua dimensi adalah dalam milimeter melainkan dinyatakan sebaliknya. Toleransi adalah selaras dengan ASTM A6/A6M, EN 10034, JIS G3192, atau GB/T 706 bergantung pada standard yang dipilih.
Jadual di bawah menyenaraikan saiz bar saluran keluli gelek panas biasa yang dibekalkan oleh YS STEEL. Nilai adalah teori dan mungkin berbeza sedikit bergantung pada kilang dan standard. Gunakan nilai ini untuk pengiraan reka bentuk awal sahaja.
| Tinggi × Lebar Bebibir × Ketebalan Web (mm) | Berat (kg/m) | Luas Bahagian (cm²) | Momen Inersia Ix (cm⁴) | Modulus Bahagian Wx (cm³) |
|---|---|---|---|---|
| 50 × 25 × 5 | 2.36 | 3.01 | 10.6 | 4.2 |
| 75 × 40 × 5 | 5.30 | 6.75 | 39.4 | 10.5 |
| 100 × 50 × 5 | 8.00 | 10.2 | 101 | 20.2 |
| 125 × 65 × 6 | 13.4 | 17.1 | 250 | 40.0 |
| 150 × 75 × 6.5 | 18.6 | 23.7 | 508 | 67.7 |
| 200 × 80 × 7.5 | 26.4 | 33.6 | 1250 | 125 |
| 250 × 90 × 8 | 35.5 | 45.2 | 2630 | 210 |
| 300 × 90 × 9 | 46.1 | 58.7 | 4620 | 308 |
| 380 × 100 × 10.5 | 67.4 | 85.9 | 10000 | 526 |
Bar saluran keluli YS STEEL dihasilkan daripada keluli mati sepenuhnya dengan komposisi kimia terkawal. Jadual di bawah menunjukkan kekuatan hasil minimum, julat kekuatan tegangan dan pemanjangan minimum untuk gred yang paling kerap dipesan.
| Gred | Kekuatan Hasil (MPa) | Kekuatan Tegangan (MPa) | Pemanjangan (%) | Ujian Kesan |
|---|---|---|---|---|
| ASTM A36 | 250 min | 400–550 | 20 min | Tidak diperlukan |
| ASTM A572 Gr 50 | 345 min | 450 min | 18 min | Tidak diperlukan |
| ASTM A992 | 345–450 | 450 min | 18 min | Tidak diperlukan |
| EN 10025 S235JR | 235 min | 360–510 | 24 min | 20 J pada 20°C |
| EN 10025 S275JR | 275 min | 410–560 | 22 min | 20 J pada 20°C |
| EN 10025 S355JR | 355 min | 470–630 | 20 min | 20 J pada 20°C |
| EN 10025 S355J2 | 355 min | 470–630 | 20 min | 27 J pada -20°C |
| JIS G3101 SS400 | 245 min | 400–510 | 21 min | Tidak diperlukan |
| GB/T 706 Q235B | 235 min | 370–500 | 26 min | 20 J pada 20°C |
| GB/T 706 Q355B | 355 min | 470–630 | 22 min | 20 J pada 20°C |
Bar saluran keluli ialah ahli struktur serba boleh yang digunakan di banyak industri. Permukaan belakangnya yang rata memudahkan ia dipasang pada tiang, dinding dan bingkai peralatan, manakala bahagian terbuka membolehkan sambungan yang dibolt atau dikimpal tanpa masalah akses dalaman. YS STEEL membekalkan bar saluran keluli kepada kontraktor, fabrikasi dan pengilang OEM untuk aplikasi berikut:
S: Apakah perbezaan antara bar saluran keluli dan bar sudut keluli?
A: Bar saluran keluli mempunyai keratan rentas berbentuk C dengan dua bebibir dilekatkan pada satu sisi web, yang memberikan kekuatan lenturan yang lebih tinggi dalam satah web dan membolehkan sambungan lebih mudah ke permukaan rata. Bar sudut keluli mempunyai keratan rentas berbentuk L dengan dua kaki pada 90 darjah. Sudut digunakan terutamanya untuk pendakap, kurungan dan sambungan, manakala bar saluran keluli diutamakan untuk rasuk, bingkai, rel dan penyokong di mana beban bertindak berserenjang dengan web. Bar saluran juga mempunyai rintangan kilasan yang lebih baik daripada satu sudut tetapi mungkin memerlukan sambungan hujung yang lebih kompleks kerana bentuknya yang terbuka.
S: Adakah YS STEEL menyediakan sijil ujian kilang untuk bar saluran keluli?
A: Ya. Setiap penghantaran bar saluran keluli daripada YS STEEL termasuk sijil ujian kilang mengikut EN 10204 3.1. Sijil melaporkan nombor haba, komposisi kimia, kekuatan hasil, kekuatan tegangan, pemanjangan dan keputusan ujian impak jika berkenaan. Untuk aplikasi kritikal, pensijilan EN 10204 3.2 dengan pemeriksaan pihak ketiga boleh diaturkan. Nilai ujian mesti memenuhi keperluan standard dan gred yang dipilih. YS STEEL juga menyimpan salinan semua sijil selama sekurang-kurangnya lima tahun untuk kebolehkesanan dan sokongan waranti.
S: Bagaimanakah cara saya memilih saiz bar saluran keluli yang betul untuk projek saya?
A: Mulakan dengan mengira momen lentur maksimum, daya ricih dan had pesongan untuk anggota berdasarkan beban yang dikenakan dan panjang rentang. Pilih bar saluran keluli dengan modulus bahagian lebih besar daripada nilai yang diperlukan. Periksa kapasiti ricih web dan lengkok tempatan jika bahagian itu langsing. Untuk anggota mampatan, periksa lengkokan Euler dan pertimbangkan lengkokan kilasan sisi jika saluran tidak dipasang secara berterusan. Butiran sambungan seperti jarak bolt, jarak tepi dan panjang kimpalan juga mesti disahkan. Jurutera YS STEEL boleh membantu dengan pemilihan saiz awal menggunakan peruntukan reka bentuk AISC, Eurocode 3 atau GB 50017. Sediakan keadaan pemuatan, rentang dan jenis sokongan anda untuk menerima saiz dan gred yang disyorkan.
S: Apakah panjang standard bar saluran keluli daripada YS STEEL?
A: Panjang stok standard ialah 6 meter, 9 meter dan 12 meter. Panjang ini dipilih untuk mengoptimumkan pemuatan kontena dan mengurangkan sisa pemotongan. Untuk keperluan khas, YS STEEL boleh membekalkan panjang dari 4 meter hingga 18 meter. Ketepatan potong-ke-panjang disimpan pada ±2 mm. Kedua-dua hujungnya boleh dibuang atau dibuang untuk pengendalian yang selamat dan pemasangan yang lebih mudah. Jika anda memerlukan panjang lebih daripada 12 meter, YS STEEL boleh mengatur penghantaran kontena rata atau atas terbuka dengan pengaman muatan yang betul.
