YS KELULImengeluarkan kelengkapan rangka rumah hijau untuk rumah hijau terowong, rumah hijau komersial berbilang rentang, rumah teduh, rumah kaca taman dan polytunnel. Produk ini direka untuk mengurangkan penggerudian dan kimpalan di tapak, membolehkan pemasangan lebih pantas dengan alatan tangan standard. Kelengkapan menggunakan prinsip pengapit dan bolt yang memberikan cengkaman mekanikal yang kuat tanpa merosakkan lapisan tergalvani paip.
Gred keluli asas secara langsung mempengaruhi kekuatan dan ketahanan pemasangan bingkai rumah hijau. YS STEEL menggunakan tiga gred keluli utama bergantung pada jenis pemasangan dan kapasiti beban yang diperlukan.
| Gred Keluli | Karbon (maks) | Mangan (maks) | Silikon (maks) | Fosforus (maks) | Sulfur (maks) |
|---|---|---|---|---|---|
| S195 | 0.12% | 0.50% | 0.30% | 0.035% | 0.040% |
| S235 | 0.22% | 1.40% | 0.35% | 0.045% | 0.050% |
| SPCC | 0.12% | 0.50% | — | 0.040% | 0.045% |
| Gred Keluli | Kekuatan Tegangan | Kekuatan Hasil | Pemanjangan | Kekerasan |
|---|---|---|---|---|
| S195 | 315–430 MPa | 195 MPa | ≥33% | ≤HRB 65 |
| S235 | 370–500 MPa | 235 MPa | ≥26% | ≤HRB 75 |
| SPCC | 270–410 MPa | 140–240 MPa | ≥28% | ≤HRB 60 |
Salah satu masalah pemasangan yang paling biasa ialah memilih pemasangan yang tidak sepadan dengan diameter luar sebenar paip rumah hijau. Kelengkapan bingkai rumah hijau standard YS STEEL adalah serasi dengan diameter luar paip berikut.
Setiap model pemasangan mempunyai julat OD paip yang ditentukan. Sebagai contoh, penyambung silang 25–32 mm boleh menerima kedua-dua paip 25 mm dan 32 mm, manakala penyambung rabung 42 mm tetap dimesin khusus untuk paip 42 mm. Diameter dalaman pengapit adalah lebih besar sedikit daripada OD paip untuk membolehkan ketebalan galvanizing dan pemasangan mudah, tetapi tidak begitu besar sehingga mengurangkan tekanan sentuhan.
| Parameter | Toleransi Standard | Pilihan Ketepatan |
|---|---|---|
| Keserasian OD paip | ±0.5 mm | ±0.2 mm |
| Diameter lubang bolt | ±0.3 mm | ±0.1 mm |
| Lebar pemasangan | ±0.5 mm | ±0.3 mm |
| Ketinggian yang sesuai | ±0.5 mm | ±0.3 mm |
| Ketepatan sudut | ±2° | ±1° |
| Ketebalan keluli | ±0.05 mm | ±0.03 mm |
Rangka kelengkapan rumah hijau terdiri daripada YS STEEL dibahagikan kepada lapan kategori utama. Setiap kategori termasuk berbilang model berdasarkan saiz paip, sudut dan kemasan.
Penyambung rabung bergabung dengan paip bumbung di puncak rumah hijau. Ia biasanya dibekalkan sebagai unit sudut tetap atau sudut laras. Sudut piawai ialah 45°, 60°, 90°, dan 120°. Badan penyambung dicop daripada keluli Q235 dan tergalvani hot-dip selepas dikimpal. Lubang bolt menerima pengikat M8 atau M10 bergantung pada model.
Plat asas memindahkan beban menegak bingkai rumah hijau ke tanah atau asas konkrit. Ia dihasilkan daripada plat keluli Q235 setebal 2.0–3.0 mm dan boleh dibekalkan dengan lubang penambat pra-tebuk untuk bolt tanah M10 atau M12. Saiz plat asas standard ialah 100×100 mm, 120×120 mm dan 150×150 mm.
Penyambung silang menyambung dua paip yang bersilang pada sudut 90°. Ia biasanya digunakan untuk sambungan purlin dan pendakap bumbung. Penyambung menggunakan reka bentuk pengapit dua keping dengan empat bolt. Model standard meliputi gabungan paip dari 22×22 mm hingga 48×48 mm.
Pengapit paip mengikat paip ke permukaan rata atau ke paip lain. Pengapit pelana digunakan untuk memasang purlin pada kasau. Lebar pengapit berbeza dari 20 mm hingga 50 mm bergantung pada beban. Ketebalan bahan berjulat dari 0.8 mm untuk pengapit pelana ringan hingga 1.5 mm untuk pengapit paip struktur.
Klip purlin menyambungkan purlin mendatar ke paip gerbang utama. Mereka membenarkan pemasangan pantas tanpa menggerudi melalui paip. Klip itu melilit paip gerbang dan menyediakan tempat duduk rata untuk purlin. Klip purlin standard menyokong OD paip dari 25 mm hingga 50 mm.
Kurungan longkang digunakan di rumah hijau berbilang rentang untuk menyokong profil longkang dan menyambungkan gerbang bumbung bersebelahan. Kelengkapan ini diperbuat daripada keluli tergalvani celup panas 2.0–3.0 mm dan direka bentuk untuk beban menegak yang tinggi. Model standard sesuai dengan paip gerbang 32 mm, 42 mm, 48 mm dan 60 mm.

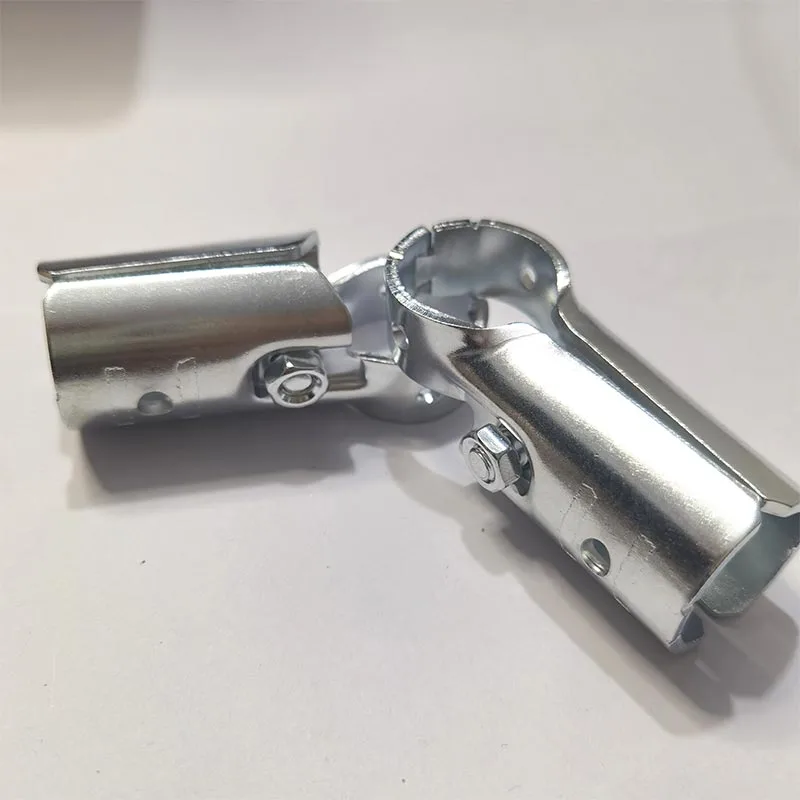

Sambungan pusing membenarkan pelarasan sudut antara dua paip. Ia biasanya digunakan untuk pendakap lutut dan pendakap angin pepenjuru. Sambungan boleh berputar dari 0° hingga 180° dan mengunci kedudukannya dengan bolt tengah. Model standard menampung paip 22 mm, 25 mm, 32 mm, 42 mm dan 48 mm.
Kelengkapan pendakap sudut mengukuhkan sambungan sudut dan menahan pergerakan sisi. Ia dibekalkan sebagai kurungan tetap 45° atau 90° atau sebagai plat sudut boleh laras. Ketebalan pemasangan biasanya 1.5–2.5 mm, dengan kemasan bergalvani celup panas atau bersalut serbuk.
| Jenis Pemasangan | Julat OD Paip | Ketebalan Keluli | Sudut Piawai | Saiz Bolt | Pilihan Selesai |
|---|---|---|---|---|---|
| Penyambung Rabung | 25–60 mm | 1.5–2.5 mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, Pra-galv, Serbuk |
| Plat Asas | 25–76 mm | 2.0–3.0 mm | 90° | M10, M12 | HDG, Serbuk |
| Penyambung silang | 22–48 mm | 1.2–2.0 mm | 90° | M6, M8 | Pra-galv, bersalut zink |
| Pengapit Paip / Pelana | 19–60 mm | 0.8–1.5 mm | Boleh laras | M6 | Pra-galv, bersalut zink |
| Klip Purlin | 25–50 mm | 1.5–2.0 mm | 90° | M8 | HDG |
| Pendakap Longkang | 32–76 mm | 2.0–3.0 mm | Pembolehubah | M10 | HDG |
| Sendi Pusing | 22–48 mm | 1.2–2.0 mm | 0°–180° | M8 | Pra-galv, HDG |
| Pemasangan Pendakap Sudut | 25–50 mm | 1.5–2.5 mm | 45°, 90° | M8 | HDG, Serbuk |
Persekitaran rumah hijau adalah hangat dan lembap, yang mempercepatkan kakisan logam. Rawatan permukaan kelengkapan bingkai rumah hijau menentukan berapa tahun struktur akan kekal selamat dan boleh diterima secara visual. YS STEEL menawarkan tiga kemasan permukaan utama.
Kelengkapan pra-galvani diperbuat daripada kepingan keluli yang tergalvani sebelum dicap dan dibentuk. Lapisan zink adalah nipis tetapi seragam, biasanya 10–20 μm. Kemasan ini menjimatkan kos dan berfungsi dengan baik untuk rumah hijau hobi kecil, struktur sementara dan iklim pedalaman yang kering. Tepi yang dipotong mungkin menunjukkan kakisan ringan dari semasa ke semasa, yang boleh disentuh dengan cat kaya zink.
Kelengkapan tergalvani hot-dip dibentuk dahulu dan kemudian direndam dalam zink cair. Lapisan zink yang terhasil adalah setebal 40–85 μm dan meliputi semua permukaan, termasuk tepi dan titik kimpalan. Ini adalah kemasan yang disyorkan untuk rumah hijau komersial, kawasan pantai, kawasan kelembapan tinggi dan sebarang struktur yang dijangka bertahan lebih daripada 10 tahun. Permukaan kelabu matte juga memberikan rintangan lelasan yang sangat baik semasa pengangkutan dan pemasangan.
Salutan serbuk digunakan pada tapak pra-galvani atau bersalut zink. Lapisan serbuk poliester adalah 80–120 μm tebal dan tersedia dalam warna hijau, hitam, kelabu dan warna RAL tersuai. Kelengkapan bingkai rumah hijau bersalut serbuk digunakan di pusat taman runcit, rumah hijau paparan, dan projek kediaman di mana penampilan adalah sama pentingnya dengan fungsi.
| Jenis Selesai | Ketebalan Salutan | Rintangan Semburan Garam | Perlindungan Tepi | Pilihan Warna | Persekitaran yang Disyorkan |
|---|---|---|---|---|---|
| Pra-galvani | 10–20 μm | 120–200 jam | miskin | Perak sahaja | Pedalaman kering, rumah hijau hobi |
| Panas-celup tergalvani | 40–85 μm | 500–1,000 jam | Cemerlang | Kelabu matte | Pantai, komersial, kelembapan tinggi |
| Bersalut serbuk | 80–120 μm | 300–600 jam | Sederhana | Hijau, hitam, kelabu, RAL tersuai | Projek runcit, kediaman, estetik |
Kapasiti beban bagi kelengkapan bingkai rumah hijau bukanlah satu nilai tetap. Ia bergantung pada jenis pemasangan, ketebalan keluli, gred bolt, diameter paip dan geometri bingkai. YS STEEL menyediakan cadangan kejuruteraan berdasarkan reka bentuk rumah hijau biasa.
Untuk kawasan angin kencang dan salji lebat, reka bentuk bingkai hendaklah termasuk pendakap pepenjuru, jarak pemasangan yang dikurangkan dan mata penambat tambahan. Jurutera YS STEEL boleh menyemak lukisan bingkai dan memberikan cadangan pemasangan khusus untuk kelajuan angin sehingga 160 km/j dan beban salji sehingga 75 kg/m².
Kebanyakan kelengkapan bingkai rumah hijau daripada YS STEEL dibekalkan dengan bolt, nat dan pencuci yang sepadan. Gred pengikat dipadankan dengan kelas beban pemasangan.
| Saiz Bolt | Padang Benang | Gred Standard | Pilihan Kekuatan Tinggi | Tork yang disyorkan |
|---|---|---|---|---|
| M6 | 1.0 mm | 4.8, 6.8 | 8.8 | 10–15 N·m |
| M8 | 1.25 mm | 4.8, 6.8 | 8.8 | 20–30 N·m |
| M10 | 1.5 mm | 6.8 | 8.8 | 35–50 N·m |
| M12 | 1.75 mm | 6.8 | 8.8 | 55–75 N·m |
Setiap kumpulan kelengkapan bingkai rumah hijau melalui proses kawalan kualiti yang didokumenkan sebelum penghantaran. Aliran QC termasuk titik pemeriksaan berikut.
Setiap penghantaran termasuk laporan pemeriksaan terperinci dan sijil bahan apabila diminta. YS STEEL mengekalkan pensijilan ISO 9001 untuk pengurusan kualiti dan boleh menyediakan pemeriksaan pihak ketiga oleh SGS, BV atau TUV untuk pesanan besar.
Pemasangan yang betul adalah penting untuk kestabilan bingkai jangka panjang. Garis panduan profesional berikut membantu pembina rumah hijau mengelakkan kesilapan pemasangan yang paling biasa.
Kelengkapan bingkai rumah hijau YS STEEL digunakan dalam pelbagai struktur pertanian dan taman yang dilindungi.
Kelengkapan bingkai rumah hijau standard menyokong diameter luar paip dari 19 mm hingga 76 mm. Saiz yang paling biasa digunakan untuk pembinaan rumah hijau ialah 25 mm, 32 mm, 42 mm, dan 48 mm. Setiap model pemasangan mempunyai julat OD paip tertentu yang disenaraikan dalam spesifikasi produk. Untuk dimensi paip bukan standard, YS STEEL boleh membangunkan perkakas tersuai dan menghasilkan kelengkapan yang serasi dalam masa 30–45 hari bergantung pada kerumitan reka bentuk.
Kelengkapan pra-galvani diperbuat daripada kepingan keluli yang tergalvani sebelum dibentuk. Ia mempunyai lapisan zink yang lebih nipis iaitu 10–20 μm dan paling sesuai untuk rumah hijau hobi kecil, struktur sementara, dan kawasan pedalaman yang kering. Kelengkapan tergalvani hot-dip dibentuk dahulu dan kemudian dicelup dalam zink cair, menghasilkan salutan 40-85 μm yang meliputi semua tepi dan titik kimpalan. Untuk rumah hijau komersial, kawasan pantai, persekitaran kelembapan tinggi, atau sebarang struktur yang dijangka bertahan lebih daripada 10 tahun, kelengkapan bergalvani hot-dip adalah pilihan jangka panjang yang lebih kukuh.
Ya, selagi diameter luar paip sepadan dengan saiz pemasangan. Kelengkapan direka terutamanya untuk paip keluli, tetapi ia boleh mengapit paip PVC atau aluminium apabila ketebalan dinding mencukupi untuk mengendalikan mampatan bolt. Untuk aluminium dinding nipis, gunakan tork pengetatan yang lebih rendah atau masukkan lengan getah untuk mengelakkan ubah bentuk paip. Sentiasa sahkan OD paip sebenar sebelum membuat pesanan, kerana saiz paip PVC nominal selalunya berbeza daripada piawaian OD paip keluli.
Dalam kebanyakan kes, ya. Kelengkapan bingkai rumah hijau YS STEEL mengikut piawaian diameter luar paip biasa yang digunakan oleh pengeluar kit rumah hijau di seluruh dunia. Walau bagaimanapun, bentuk pemasangan, jarak lubang bolt dan lebar pengapit boleh berbeza antara jenama. Sebelum memesan, kongsi diameter paip anda yang sedia ada, lukisan bingkai dan foto kelengkapan asal. YS STEEL boleh mengesahkan keserasian atau mencadangkan model yang setara daripada julat standard.
Untuk kelengkapan bingkai rumah hijau standard, kuantiti pesanan minimum ialah 500 keping setiap model. Tempahan model campuran dalam karton penuh diterima. Pesanan sampel sebanyak 5–20 keping tersedia untuk ujian dan semakan dimensi. Masa utama pengeluaran standard ialah 15–25 hari selepas pengesahan deposit. Saiz tersuai, salutan khas atau pembungkusan peribadi boleh memanjangkan masa pendahuluan kepada 30–45 hari bergantung pada volum pesanan dan keperluan perkakas.
Kebanyakan kelengkapan rangka rumah hijau YS STEEL dibekalkan lengkap dengan bolt, nat dan pencuci yang sepadan melainkan pelanggan menyatakan sebaliknya. Gred bolt standard ialah 4.8 dan 6.8, dengan 8.8 tersedia untuk sambungan rabung dan longkang beban tinggi. Pengikat keluli tahan karat dan jenis benang tersuai boleh dipetik secara berasingan. Jika anda lebih suka menggunakan sumber pengikat secara tempatan, kelengkapan juga boleh dibekalkan tanpa perkakasan.
